Szybki interfejs hamulca elektro-wirowego BD3

2.730,603.763,80

Interfejs hamulca jest urządzeniem niezbędnym do sterowania hamulcem elektrowirowym. Spełnia
następujące zadania:

  • Przetwarza prąd zmienny z instalacji elektrycznej na prąd stały do zasilania uzwojeń hamulca
  • Reguluje prąd hamulca do wartości zadanej na wejściu sygnałem logicznym PWM (modulacja wypełnienia impulsu) lub poprzez magistralę CAN.

Specyfikacja

  • Zasilanie: 100-415VAC, 50-60Hz, 1-3 fazy
  • Prąd nominalny hamulca do 22.5A lub do 45A
  • Szybka kontrola momentu poprzez mikroprocesorowe sterowanie prądem hamulca w zamkniętej pętli oraz układ szybkiego rozładowania
  • Zabezpieczenie termiczne
  • Izolowane wejścia
  • Odzysk energii z hamulca do kondensatora

Opis

Prezentacja sterowania momentem hamowania:

Prezentacja utrzymywania stałej prędkości:

Specyfikacja

Napięcie zasilania 100-415VAC
50-60Hz
1-3 fazy
Nominalny prąd ciągły hamulca BD3-22.5A:
22.5A @ 40°CBD3-45A:
45A @ 25°C
40A @ 40°C
Rozładowanie hamulca Szybkie rozładowanie do kondensatora
Typowy czas pełnego naładowania
(0 do pełnego momentu hamowania)
Poniżej 0.2s
Typowy czas pełnego rozładowania
(pełny moment do 0)
Poniżej 0.02s
Częstotliwość przełączania Adaptacyjna, do 4kHz
Kontrola prądu hamulca Prąd kontrolowany przez mikrokontroler w zamkniętej pętli
Kontrola nastawy prądu Programowalny zakres
Galwanicznie izolowane wejście PWM, 15Hz – 4kHz, 4V – 8V, wyższe napięcie sterowania możliwe z zewnętrznym rezystorem
Galwanicznie izolowana magistrala CAN, CAN-BUS 2.0B, 500kBit
Diagnostyka Przez magistralę CAN:
Prąd hamulca
Temperatura końcówki mocy
Częstotliwość przełączania

Możliwa dodatkowa funkcjonalność w przyszłości za pomocą aktualizacji oprogramowania

Temperatura otoczenia −20°C – 50°C
Zabezpieczenie termiczne 90°C
Wilgotność względna otoczenia 0%-95% bez kondensacji
Wymiary 22.5A:
14cm x 15.5cm x 12cm
45A:
26cm x 23.5cm x 11cm
Masa 22.5A: 1.3kg
45A: 3.3kg

Pełna specyfikacja i instrukcja

Porównanie interfejsów hamulca serii BD

Informacje dodatkowe

I

22.5A, 45A

C

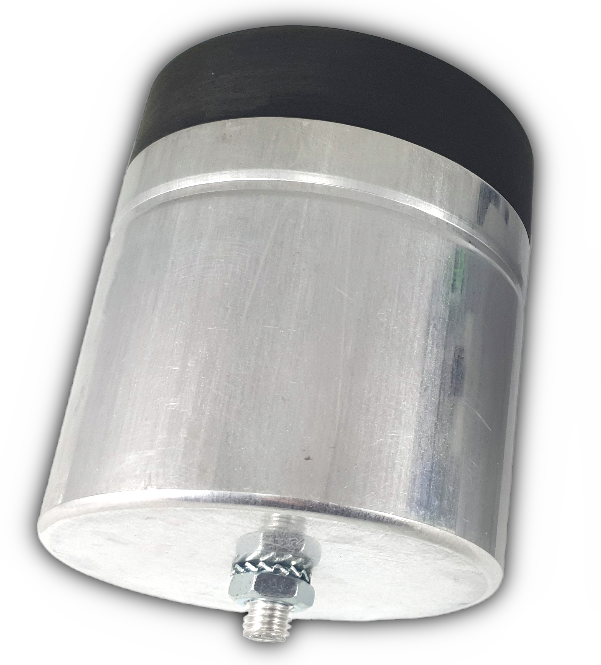

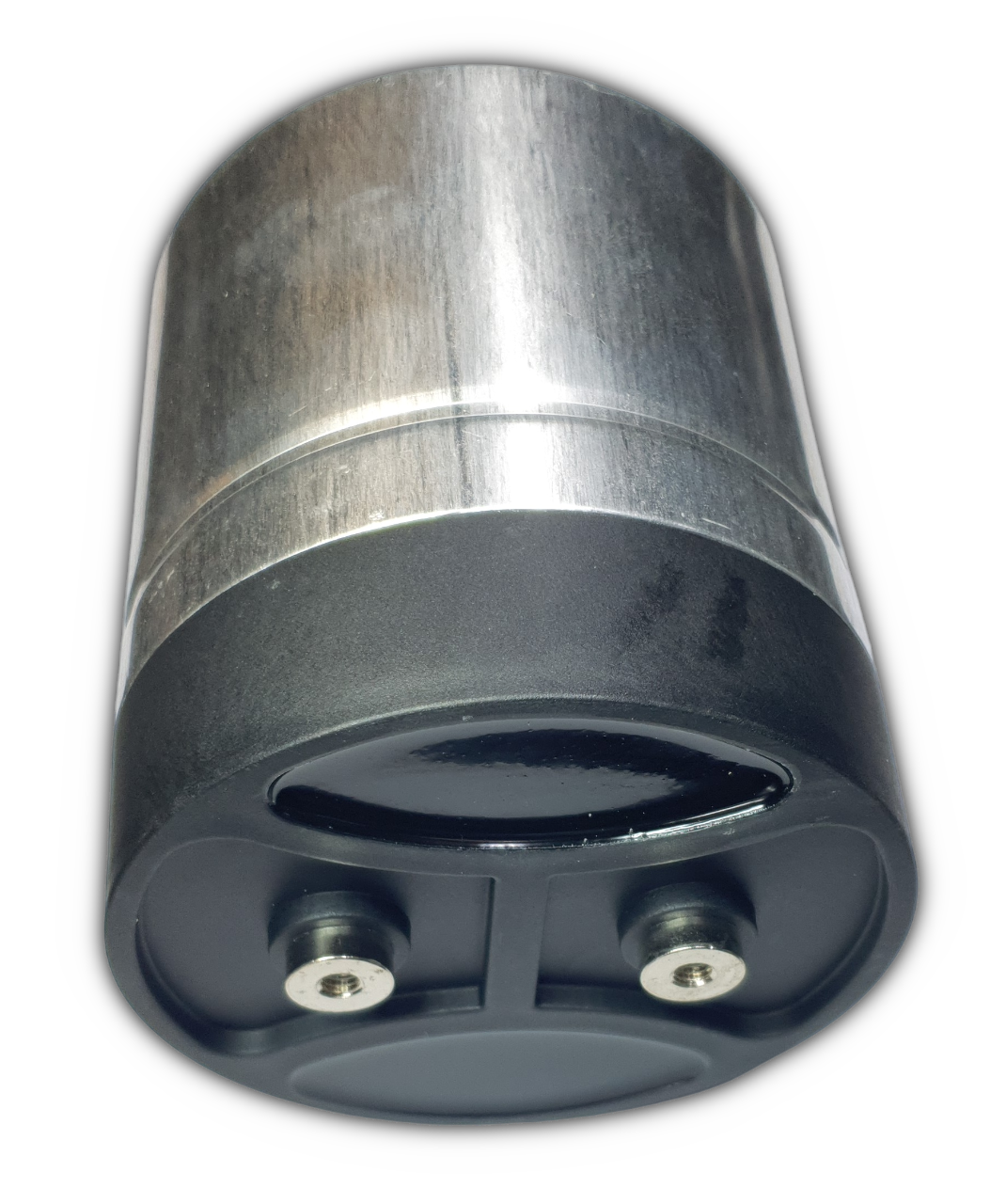

250uF, 600uF, 1190uF+NTC
